SIGRAFLEX ECONOMY





ZOSILNENÉ TESNIACE DOSKY Z GRAFITU S VLEPENOU VLOŽKOU Z UŠĽACHTILÉHO KOVU

POUŽITIE:

Ako ploché tesnenia pre čerpadlá a armatúry, obzvlášť pre malé hrúbky tesnení.

Pre zásobovanie plynom a pre odbornú techniku.

Pre labilné príruby s malými mernými tlakmi a pre výfukové potrubia, spaľovne.

Pre ploché tesnenia podľa DIN 2690 u prírub s rovinnými tesniacimi lištami, pre nízke prevádzkové tlaky do 25 barov a stredné merné tlaky až do 60 N/mm2; ak pôsobia na tesnenia pri prevádzke menšie teploty, môže byť σBO vyššie.

Pre korozivné média ale obmedzené plechom V4A a vrstvou lepidla.

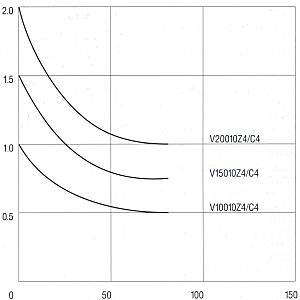

Vzťah medzi hrúbkou vrstvy a merným tlakom

Hrúbka vrstvy [mm]

Merný tlak [N/mm2]


Údaje o spetnom odpružení v príručke
SIGRAFLEX, str. 12/13


PRÍPUSTNOSŤ

Skúšky BAM
DVGW registra

Znázornené hranice použiteľnosti sú doporučené a môžu byť za priaznivých podmienok prekročené.

PRÍKLADY:

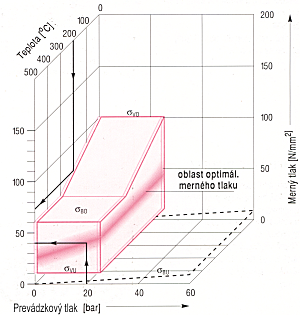

Zistenie maximálne prípustného merného tlaku σBO:
Zadanie 200°C: 75 N/mm2

Zistenie optimálneho merného tlaku σOPT:
Zadanie 20 barov: 40 N/mm2
Doporučená oblasť použitia platná pre tesnenia
podľa DIN 2690






VLASTNOSTI

S vložkou plechu z ušľachtilej ocele; dobre tvarovateľný.
Mäkký, možnosť prispôsobenia sa.
Malá permeabilita voči plynom a kvapalinám, taktiež pri nízkom mernom tlaku.
Na vzduchu možnou používať od najnižších teplôt až do cca 550°C.
Dobrá odolnosť voči chemikáliám.
Neobsahuje azbest, zdravotne nezávadný.
Odolná proti starnutiu, grafitový poťah nekrehne, neobsahuje pojivo.
Časovo stabilné, stlačitelné a spätne pružiace vlastnosti v rozsiahlej teplotnej oblasti.
Za doporučených merných tlakov nedochádza k merateľným tokom chladu a tepla.
Tenká vrstva lepidla pod 10 µm, chudobné na chloridy.

ÚDAJE O MATERIÁLE

Typ materiáluV ... 10Z4V ... 10C4
Merná hustota grafitug/cm31,0
Obsah popola grafitu%≤0,15≤2
Obsah chloridov v spojovacom materiályppm≤20≤50
Číslo materiálu nosného plechu1,4401
Hrúbka nosného plechumm0,05
Priepustnosť plynu podľa DIN 3535, vztiahnuté na hrúbku 1,5 mmcm3/min≤0,4≤0,6
Odolnosť proti tlaku podľa DIN 52913, 16 h, 300°CN/mm2≥45
Charakteristické hodnoty tesnení 1)
podľa DIN E 2505, šírka vzorku
b0/H0 = 10
σVUN/mm21010
M1,31,3
σVON/mm2100100
σBO pri 300°CN/mm26060
ASTM„m“ faktor
„y“

psi
2,0
900
E-Modul podľa DIN 28090N/mm2850
Stlačiteľnosť
Spätné odpruženie
ASTM F36A-66%
%
40-50
10-15

Definícia:

σVU – minimálny merný tlak k prvej deformácii.
Tieto merné tlaky platia pre obvyklé tesniace podmienky. Požaduje sa
napr. vyššia hustota pre nižšiu netesnosť plynu, doporučuje sa vyšší
merný tlak(viď príručka SIGRAFLEX, str. 11 a 17).
σBU – minimálny merný tlak v prevádzkovom stave, pričom σBU je súčin prevádzko-
vého tlaku p a faktoru tesnenia m pre skúšobný a prevádzkový stav:
σBU = p . m
σVO – maximálny prípustný merný tlak pri RT
σBO – maximálny prípustný merný tlak v prevádzkovom stave

NÁVOD PRE MOTÁŽ

Používajte suché a nepoškodené tesnenia. Nemontujte prevlhčené grafitové tesnenia, po ich vysušení na telese ústredného kúrenia môžu byť použité.
Tesnené plochy musia byť čisté, suché, bez tuku. U nelemovaných tesnení nepoužívajte oddelovacie pasty.

Tesnenia ukladať centricky – bez mechanického vplyvu.

U drážkových a perových prírub musí byť riadne zistená poloha uloženia. V prípade potreby použiť montážnu pomôcku, napr. rozperku. U zvislých tesniacich plôch sa môže použiť úsporné rozprašovacie lepidlo. Príruby vyrovnať súbežne.

Prírubové šróby uťahovať krížom, najskôr asi 50% maximálneho momentu, potom 80% a až potretie plným momentom uťahovania. Všetky šróby musia byť utiahnuté predpísaným momentom, preto moment viackrát preskúšajte.

Spôsob dodávok

Dosky SIGRAFLEX ECONOMY sú dodávané v týchto rozmeroch a typovom označení:
Obsah
popola %
Typové označenieObsah
popola %
Typové označenieRozmery dosiek v mm
≤0,15≤2,0V 075 10 C41)1000 x 1000 x 0,75
V 100 10 C41)1000 x 1000 x 1,0
V 150 10 Z4V 150 10 C41000 x 1000 x 1,5
V 200 10 Z4V 200 10 C41000 x 1000 x 2,0
V 300 10 Z41)V 300 10 C42)1000 x 1000 x 3,0
V 400 10 Z42)V 400 10 C42)1000 x 1000 x 4,0

PRÍKLAD OBJEDNÁVKY

Obsah popola ≤ 0,15%
Hustota grafitu 1,0 g/cm3
Hrúbka 1,5 mm (1 plech)
Dĺžka 1000 mm
Šírka 1000 mm
1000 x 1000 x 1,5 mm V 150 10 Z4

BALENIE

Dosky sa dodávajú v štandardných kartónoch. Vložené pruhy penovej hmoty chránia hrany dosiek pred poškodením.
Malý kartón môže obsahovať až 50 kg, veľký až 350 kg dosiek.
Väčšie množstvo sa balí do stabilných drevených bední.
Rozmery malého kartónu:
vonkajší (mm)1180 x 1180 x 60
vnútorný (mm)1070 x 1070 x 30
Rozmery veľkého kartónu:
vonkajší (mm)1080 x 1080 x 240
vnútorní (mm)1070 x 1070 x 225

Ďalšie informácie

SIGRAFLEX – výrobky z flexibilného grafitu
Dátové listy SIGRAFLEX FOLIE, BAND, ECONOMY, UNIVERSAL
Grafitové fólie a grafitové laminátové dosky SIGRAFLEX pre tepelné ohrevné elementy

PREHĽAD výrobkov
VýrobokVlastnostiDoporučená oblasť použitia
Standard
..........Cl
nezosilnená
impregnovaná
DIN 2690 až DIN 250; velké segmentové tesnenia, email, sklo, vysokokorozivné médiá
ECONOMY
V .... C4/Z4
vlepelný plech z ušľachtilej ocelečerpadlá, telesá armatúr, plynové rozvody, výfukové potrubia
UNIVERSAL
V .... C2l
s vložkou z hroto vaného plechupotrubné rozvody a nádrže v chemickom priemysle, petrochémii a elektrárňach; DIN 2690 až DIN 900; drážka a pero DIN 269 až PN 40
BAND
B .... CS/ZS
zvlnená
samolepiaca páska
veľké príruby > DN 900; nádrže, výfukové potrubia; núdzové opravy
FOLIE
F .... C/Z
flexibilná-200 až cca 500°C, krátkodobe až 900°C; vysokokorozivné médiá; chémia; petrochémia; elektrárne; automobily
