SIGRAFLEX STANDARD

TESNIACE DOSKY Z IMPREGNOVANÉHO GRAFITU

POUŽITIE

Pre ploché tesnenia podľa DIN 2690 do prírub s rovinnými tesniacimi lištami, doporučené do DIN 250.

Pre veľké segmentové tesnenia od DIN 900; taktiež pre krúžkové návleky hriadeľov.

Pre stredné prevádzkové tlaky do 40 barov a vyššie merné tlaky do 100 N/m2.

Pre emaily a sklo, špeciálne pre priezory.

Pre vysokokorozivné média, ako HCl, s ohľadom na vynikajúcu chemickú odolnosť.

Pre núdzové opravy a komplikované tvary.

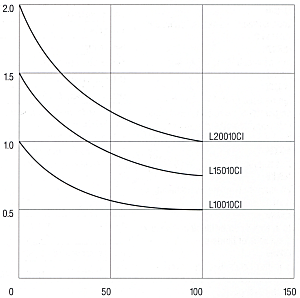

Vzťah medzi hrúbkou vrstvy a merným tlakom

Hrúbka vrstvy [mm]

Merný tlak [N/mm2]

Údaje o spetnom odpružení v príručke
SIGRAFLEX, str. 12/13

PRÍPUSTNOSŤ

skúšky podľa BAM
čís. DVGW registra
osvedčenie KTW

Znázornené hranice použiteľnosti sú doporučené a môžu byť za priaznivých podmienok prekročené

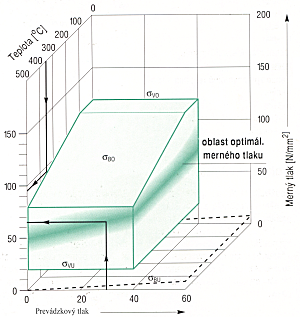

PRÍKLADY:
Zistenie maximálne prípustného merného tlaku σBO:
teplota 350°C 95 N/mm2

Zistenie optimálneho merného tlaku σOPT:
pri tlaku 30 barov 65 N/mm2

Doporučená oblasť použitia platná pre tesnenia
podľa DIN 2690

VLASTNOSTI

Vzdoruje škrabancom, málo priľnavý na iné materiály.
Nízka permeabilita voči plynom a kvapalinám.
Možno použiť na vzduchu od najnižších teplôt až do cca 550°C, v redukčnej atmosfére až do cca 3000°C.
Výborná odolnosť voči chemikáliám.
Neobsahuje azbest, zdravotne nezávadná.
Nestárne a nekrehne, neobsahuje pojiva.
Dlhodobe stabilná voči kompresným vplyvom a odpružuje v širokom rozsahu teplôt.
Za doporučených merných tlakov žiadny merateľný tok chladu a tepla.
Výborná odolnosť voči zmenám teploty.
Dobrá odolnosť voči tlakom.
Ľahko spracovateľná rezaním a lisovaním.
Môže vyrovnať väčšie nerovnosti tesniacich rovín.

ÚDAJE O MATERIÁLE

Typ materiálu			L10010Cl	L15010Cl	L20010Cl
Hrúbka		mm	1,0	1,5	2,0
Merná hustota		g/m3	1,0
Obsah popola DIN 51903		%	≤2,0
Obsah chloridov		ppm	≤50
Priepustnosť plynov DIN 3535		cm3/min	<0,30	<0,60	<0,80
Odolnosť proti tlaku DIN 52913		N/mm2	>47	>47	>47
Charakteristické hodnoty tesnení podľa DIN E 2505 šírka vzorku bD = 20 mm
σVU		N/mm2	20	20	20
m			1,3	1,3	1,3
σVO		N/mm2	160	140	120
σBO pri 300°C		N/mm2	140	120	100
ASTM	„m“ faktor „y“	psi	2 1500
E-Modul podľa DIN 28090		N/mm2	900
Stlačiteľnosť Spätné odpruženie	ASTM F36A-66	% %	40 až 50 10 až 15

Definícia:

σVU – minimálny merný tlak k prvej deformácii.
Tieto merné tlaky platia pre obvyklé tesniace podmienky. Požaduje sa
napr. vyššia hustota pre nižšiu netesnosť plynu, doporučuje sa vyšší
merný tlak(viď príručka SIGRAFLEX, str. 11 a 17).
σBU – minimálny merný tlak v prevádzkovom stave, pričom σBU je súčin prevádzko-
vého tlaku p a faktoru tesnenia m pre skúšobný a prevádzkový stav:
σBU = p . m
σVO – maximálny prípustný merný tlak pri RT
σBO – maximálny prípustný merný tlak v prevádzkovom stave

POKYNY PRE MOTÁŽ

Používajte suché a nepoškodené tesnenia. Nemontujte prevlhčené grafitové tesnenia, po ich vysušení na telese ústredného kúrenia môžu byť použité.
Tesnené plochy musia byť čisté, suché, bez tuku. U nelemovaných tesnení nepoužívajte oddelovacie pasty.

Tesnenia ukladať centricky – bez mechanického vplyvu.

U drážkových a perových prírub musí byť riadne zistená poloha uloženia. V prípade potreby použiť montážnu pomôcku, napr. rozperku. U zvislých tesniacich plôch sa môže použiť úsporné rozprašovacie lepidlo. Príruby vyrovnať súbežne.

Prírubové šróby uťahovať krížom, najskôr asi 50% maximálneho momentu, potom 80% a až potretie plným momentom uťahovania. Všetky šróby musia byť utiahnuté predpísaným momentom, preto moment viackrát preskúšajte.

Spôsob dodávok

Dosky SIGRAFLEX STANDARD sú dodávané v týchto rozmeroch a typovom označení:

Rozmery	typ
1000 x 1000 x 1,0 mm	L10010Cl
1000 x 1000 x 1,5 mm	L15010Cl
1000 x 1000 x 2,0 mm	L20010Cl

PRÍKLAD OBJEDNÁVKY

Obsah popola	2%
Hustota	1,0 g/cm3
Hrúbka	2 mm
Dĺžka	1000 mm
Šírka	1000 mm
1000 x 1000 x 2,0 mm L20010Cl

BALENIE

Dosky sa dodávajú v štandardných kartónoch. Vložené pruhy penovej hmoty chránia hrany dosiek pred poškodením.
Malý kartón môže obsahovať až 50 kg, veľký až 350 kg dosiek.
Väčšie množstvo sa balí do stabilných drevených bední.

Rozmery malého kartónu:
vonkajší (mm)	1180 x 1180 x 60
vnútorný (mm)	1070 x 1070 x 30

Rozmery veľkého kartónu:
vonkajší (mm)	1080 x 1080 x 240
vnútorní (mm)	1070 x 1070 x 225

Ďalšie informácie

SIGRAFLEX – výrobky z flexibilného grafitu

Dátové listy SIGRAFLEX FOLIE, BAND, ECONOMY, UNIVERSAL

Grafitové fólie a grafitové laminátové dosky SIGRAFLEX pre tepelné izolácie a elektrické ohrevné elementy

PREHĽAD výrobkov

Výrobok	Vlastnosti	Doporučená oblasť použitia
Standard ..........Cl	nezosilnená impregnovaná	DIN 2690 až DIN 250; velké segmentové tesnenia, email, sklo, vysokokorozivné médiá
ECONOMY V .... C4/Z4	vlepelný plech z ušľachtilej ocele	čerpadlá, telesá armatúr, plynové rozvody, výfukové potrubia
UNIVERSAL V .... C2l	s vložkou z hroto vaného plechu	potrubné rozvody a nádrže v chemickom priemysle, petrochémii a elektrárňach; DIN 2690 až DIN 900; drážka a pero DIN 269 až PN 40
BAND B .... CS/ZS	zvlnená samolepiaca páska	veľké príruby > DN 900; nádrže, výfukové potrubia; núdzové opravy
FOLIE F .... C/Z	flexibilná	-200 až cca 500°C, krátkodobe až 900°C; vysokokorozivné médiá; chémia; petrochémia; elektrárne; automobily
