SIGRAFLEX UNIVERSAL





ZOSILNENÉ TESNIACE DOSKY Z IMPREGNOVANÉHO GRAFITU A S VLOŽKOU Z UŠĽACHTILÉHO OCEĽOVÉHO HROTOVANÉHO PLECHU

POUŽITIE

Ako ploché tesnenia podľa DIN 2690 do prírub s rovinnými tesniacimi lištami. Doporučuje sa ako jednodielne tesnenie. Nad DN 800 ako dvojdielne v segmentoch.

Prednostne pre drážkové a perové príruby podľa DIN 2691, doporučené pre DN 900 ako jednodielne tesnenie, nad DN 900 ako dvojdielne v segmentoch.

Pre vysoké prevádzkové tlaky až do 100 barov a vysoké merné tlaky do 140 N/mm2.

Pre veľmi husté a vysoko namáhané tesnenia, bezpečné proti vyfúknutiu, v prevedení s vnútorným olemovaním z ušľachtilej ocele.

Pre potrubné rozvody s korozivnými médiami a pri vysokých teplotách pre teplonosné média olejové, pre staré zariadenia, nádrže, parovody, pre výfukové potrubia.

Ako vložky pre tesnenia obalené PTFE a pre emailované príruby.

Pre korozivné médiá, výborná chemická odolnosť. Obmedzenie je dané len vložkou z oceľového plechu V4A.
Vzťah medzi hrúbkou vrstvy a merným tlakom

Hrúbka vrstvy [mm]


Merný tlak [N/mm2]

Údaje o spetnom odpružení v príručke SIGRAFLEX, str. 12/13


PRÍPUSTNOSŤ

Skúšky BAM
Reg. čís. DVGW

Znázornené hranice použiteľnosti sú doporučené a môžu byť za priaznivých podmienok prekročené.

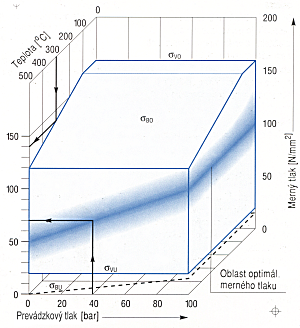

PRÍKLADY
Zistenie maximálne prípustného merného tlaku v prevádzkovom stave σBO:
Zadanie 300°C: 140 N/mm2

Zistenie optimálneho merného tlaku σOPP:
Zadanie 40 barov: 70 N/mm2
Doporučená oblasť použitia platná pre tesnenia
podľa DIN 2690






VLASTNOSTI

Vložka z ušľachtilého oceľového hrotovaného plechu.
Veľmi dobre tvarovateľný.
Nízka priepustnosť plynov, neprepúšťa kvapaliny.
Nízke difúzne množstvá, vysoká istota proti prefúknutiu, vysoká mechanická pevnosť v tesneniach s vnútorným oceľovým lemovaním.
Neni chúlostivý na škrabance, nižšia priľnavosť na iné materiály.
Použiteľný na vzduchu od najnižších teplôt až po teploty cca 500°C.
Dobrá odolnosť voči chemikáliám.
Dobrá pevnosť voči priečnemu posuvu.
Neobsahuje azbest, zdravotne nezávadný.
Odolný proti starnutiu, nekrehne, neobsahuje pojivo, časovo stabilne stlačitelnné a spätne pružiace vlastnosti v širokom rozsahu teplôt.
Za doporučených merných tlakov nedochádza k meriteľným tokom chladu a tepla.
Dobré správanie sa pri zmenách teplôt.

ÚDAJE O MATERIÁLE

Typ materiáluV15010C2lV20010C2lV30010C2l
Hrúbkamm1,52,03,0
Merná hustota grafitug/m31,0
Obsah popola DIN 51903%≤2,0
Obsah chloridovppm≤50
Číslo materiálu nosného plechu1.4401
Hrúbka plechu
Počet plechov nosných
mm
0,1
1
0,1
1
0,1
2
Priepustnosť plynov DIN 3535cm3/min<0,6<0,8<1,0
Odolnosť proti tlaku DIN 52913
16 h, 300°C
N/mm2>48>48>45
Charakteristické hodnoty tesnení
podľa DIN E 2505
šírka vzorku b0/h0 = 10
σvuN/mm2302020
M1,31,31,3
σvoN/mm2180160140
σbo pri 300°CN/mm2160140120
ASTM„m“ faktor
„y“

psi
3,0
9000
2,5
4000
2,5
4000
E-Modul podľa DIN 28090N/mm2950
Stlačiteľnosť
Spätné odpruženie
ASTM F36A-66%
%
30 až 5
15 až 20
30 až 40
15 až 20

Definícia:

σVU – minimálny merný tlak k prvej deformácii.
Tieto merné tlaky platia pre obvyklé tesniace podmienky. Požaduje sa
napr. vyššia hustota pre nižšiu netesnosť plynu, doporučuje sa vyšší
merný tlak(viď príručka SIGRAFLEX, str. 11 a 17).
σBU – minimálny merný tlak v prevádzkovom stave, pričom σBU je súčin prevádzko-
vého tlaku p a faktoru tesnenia m pre skúšobný a prevádzkový stav:
σBU = p . m
σVO – maximálny prípustný merný tlak pri RT
σBO – maximálny prípustný merný tlak v prevádzkovom stave

NÁVOD PRE MONTÁŽ

Používajte suché a nepoškodené tesnenia. Nemontujte prevlhčené grafitové tesnenia, po ich vysušení na telese ústredného kúrenia môžu byť použité.
Tesnené plochy musia byť čisté, suché, bez tuku. U nelemovaných tesnení nepoužívajte oddelovacie pasty.

Tesnenia ukladať centricky – bez mechanického vplyvu.

U drážkových a perových prírub musí byť riadne zistená poloha uloženia. V prípade potreby použiť montážnu pomôcku, napr. rozperku. U zvislých tesniacich plôch sa môže použiť úsporné rozprašovacie lepidlo. Príruby vyrovnať súbežne.

Prírubové šróby uťahovať krížom, najskôr asi 50% maximálneho momentu, potom 80% a až potretie plným momentom uťahovania. Všetky šróby musia byť utiahnuté predpísaným momentom, preto moment viackrát preskúšajte.

Spôsob dodávok

Dosky SIGRAFLEX UNIVERSAL sa dodávajú v ďalej uvedených rozmeroch a typových značeniach:
Rozmerytyp
1000 x 1000 x 1,5 mmV 15010 C2 l
1000 x 1000 x 2,0 mmV 20010 C2 l
1000 x 1000 x 3,0 mmV 30010 C2 l


PRÍKLAD OBJEDNÁVKY

Obsah popola2%
Hustota1,0 g/cm3
Hrúbka3 mm
Dĺžka1000 mm
Šírka1000 mm
1000 x 1000 x 3,0 mm V 30010 C2 l


BALENIE

Dosky sa dodávajú v štandardných kartónoch. Vložené pruhy penovej hmoty chránia hrany dosiek pred poškodením.
Malý kartón môže obsahovať až 50 kg, veľký až 350 kg dosiek.
Väčšie množstvo sa balí do stabilných drevených bední.

Rozmery malého kartónu:
vonkajší (mm)1180 x 1180 x 60
vnútorný (mm)1070 x 1070 x 30
Rozmery veľkého kartónu:
vonkajší (mm)1080 x 1080 x 240
vnútorní (mm)1070 x 1070 x 225

Ďalšie informácie

SIGRAFLEX – výrobky z flexibilného grafitu
Dátové listy SIGRAFLEX FOLIE, BAND, ECONOMY, UNIVERSAL
Grafitové fólie a grafitové laminátové dosky SIGRAFLEX pre tepelné izolácie a elektrické ohrevné elementy

PREHĽAD výrobkov

VýrobokVlastnostiDoporučená oblasť použitia
Standard
..........Cl
nezosilnená
impregnovaná
DIN 2690 až DIN 250; velké segmentové tesnenia, email, sklo, vysokokorozivné médiá
ECONOMY
V .... C4/Z4
vlepelný plech z ušľachtilej ocelečerpadlá, telesá armatúr, plynové rozvody, výfukové potrubia
UNIVERSAL
V .... C2l
s vložkou z hroto vaného plechupotrubné rozvody a nádrže v chemickom priemysle, petrochémii a elektrárňach; DIN 2690 až DIN 900; drážka a pero DIN 269 až PN 40
BAND
B .... CS/ZS
zvlnená
samolepiaca páska
veľké príruby > DN 900; nádrže, výfukové potrubia; núdzové opravy
FOLIE
F .... C/Z
flexibilná-200 až cca 500°C, krátkodobe až 900°C; vysokokorozivné médiá; chémia; petrochémia; elektrárne; automobily
